ACTUADORES NEUMÁTICOS:
Actuador neumático modelo RA-1
Modelo RA-1: modelo económico para uso en aplicaciones sin altas exigencias.
Materiales: Aluminio extrusionado anodizado.
Presión de trabajo: 4 – 8 Bar.
Rango temperatura trabajo: -20⁰ C ~ +80⁰ C.
Normas de montaje: ISO 5211, NAMUR y DIN3337.
Doble cremallera que permite una rotación en sentido inverso.
Diámetro de agujero más grande y más profundo en la parte inferior de la unidad.
Tornillos para la regulación de la apertura y cierre de la válvula ±5º.
Disponible actuación de doble o simple efecto.
Certificación ATEX.
Garantía de 1 año o 1 millón de ciclos (ampliable a 3 años, modelo CEC PLUS LINE).
Accesorios disponibles:
– Caja finales de carrera (mecánicos).
– Caja finales de carrera (inductivos).
– Indicador visual de posición.
– Posicionador neumático.
– Posicionador electrónico.
– Posicionador electroneumático.
– Volante de emergencia manual.
– Electroválvulas.
– Soportes para el montaje.
– Puentes.
– Dados de acoplamiento al vástago.

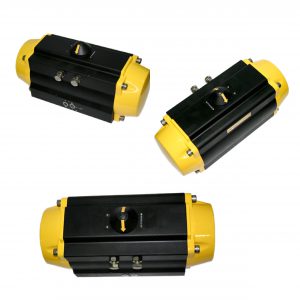

Actuador neumático de simple efecto RA-2
Modelo RA-2: modelo anti-corrosión.
Materiales: Aluminio extrusionado anodizado con pintura de Epoxi.
Presión de trabajo: 4 – 8 Bar.
Rango temperatura trabajo: -20⁰ C ~ +80⁰ C.
Normas de montaje: ISO 5211, NAMUR y DIN3337.
Doble cremallera que permite una rotación en sentido inverso.
Diámetro de agujero más grande y más profundo en la parte inferior de la unidad.
Tornillos para la regulación de la apertura y cierre de la válvula ±5º.
El actuador puede resistir la prueba salina “Salt Mist” durante 500 horas.
Certificación ATEX.
Garantía de 1 año o 1 millón de ciclos (ampliable a 3 años, modelo CEC PLUS LINE).
Accesorios disponibles:
– Caja finales de carrera (mecánicos).
– Caja finales de carrera (inductivos).
– Indicador visual de posición.
– Posicionador neumático.
– Posicionador electrónico.
– Posicionador electroneumático.
– Volante de emergencia manual.
– Electroválvulas.
– Soportes para el montaje.
– Puentes.
– Dados de acoplamiento al vástago.
Actuador neumático modelo RA-3
Modelo RA-3: modelo reforzado para uso en industrias exigentes: naval, química, aeroespacial.
Materiales: Aluminio extrusionado anodizado.
Presión de trabajo: 4 – 8 Bar.
Rango temperatura trabajo: -40⁰ C ~ +120⁰ C.
Normas de montaje: ISO 5211, NAMUR y DIN3337.
Doble cremallera que permite una rotación en sentido inverso.
Diámetro de agujero más grande y más profundo en la parte inferior de la unidad.
Tornillos para la regulación de la apertura y cierre de la válvula ±5º.
Disponible actuación de doble o simple efecto.
Certificación ATEX.
Garantía de 1 año o 1 millón de ciclos (ampliable a 3 años, modelo CEC PLUS LINE).
Accesorios disponibles:
– Caja finales de carrera (mecánicos).
– Caja finales de carrera (inductivos).
– Indicador visual de posición.
– Posicionador neumático.
– Posicionador electrónico.
– Posicionador electroneumático.
– Volante de emergencia manual.
– Electroválvulas.
– Soportes para el montaje.
– Puentes.
– Dados de acoplamiento al vástago.
Actuadores neumáticos PLUS LINE
Materiales: Aluminio extrusionado anodizado con pintura de Epoxi.
Montaje según normas ISO 5211, NAMUR y DIN3337.
Certificación ATEX.
Mismas características generales que los demás actuadores CEC INSTRUMENTS. Con la diferencia de una mejora en su diseño interno y en los materiales usados. Se ofrece así, una garantía ampliada de 3 años o 2 millones de ciclos en esta línea de actuadores «PLUS LINE«.

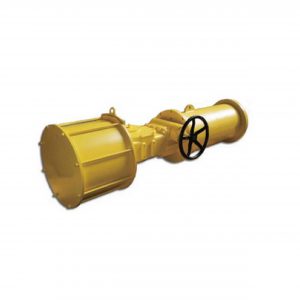

Actuador neumático de tipo yugo escocés
Modelo AF: de tipo yugo escocés para grandes pares de fuerza.
Diferentes juntas según temperaturas de trabajo: NBR, VITON, Silicona.
Amplitud de tamaño del cilindro interno para cubrir diferentes pares de fuerza.
Modelo de simple y doble efecto.
Cuerpo recubierto de poliéster y pintura de epoxi para ambientes agresivos.
Juntas tóricas y tapas especialmente ajustadas al cuerpo para evitar la entrada de agua u otros fluidos.
Acoples según norma ISO y norma NAMUR.
Engranajes internos altamente engrasados.
Disponibilidad de repuestos y facilidad en su instalación.
Pares de fuerza garantizados:
* Doble efecto: 1.417Nm-31.640Nm.
* Simple efecto: :1.700Nm-9.725Nm.
Presiones de trabajo:
* 3-7 bar para neumático.
* 100 bar para hidráulico.
Certificados: PED 97/23/EC y ATEX.
Construcción especial:
El acabado de la superficie de las partes internas y la autolubricación de los rodamientos maximizan la transferencia de energía de entrada directamente al vástago de la válvula.
Se consigue una eficiencia aún mayor por la tensión cargada sobre el muelle, minimizando de esta forma las cargas radiales sobre el vástago.
Para garantizar la seguridad durante instalación y mantenimiento, el módulo de muelle ha sido diseñado de manera que sólo se puede retirar cuando el resorte está en la posición completamente extendida.

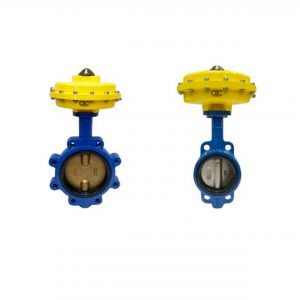

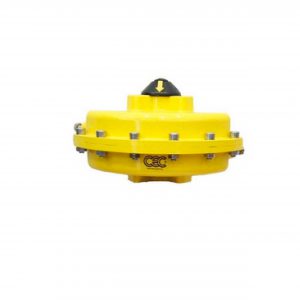

Actuador neumático tipo paleta
Materiale del cuerpo: Aluminio extrusionado anodizado con pintura de Epoxi.
Material del eje y paleta: acero inoxidable 304.
Presión de trabajo: 4 – 8 Bar.
Rango temperatura trabajo: -20⁰ C ~ +80⁰ C.
Normas de montaje: ISO 5211, NAMUR y DIN3337.
El actuador puede resistir la prueba salina “Salt Mist” durante 500 horas.
Opcional:
– Caja con microfinales de carrera (mecánicos o inductivos).
– Indicador visual de posición.
– Posicionadores (neumático, electrónico o electroneumático).
– Volante de emergencia manual.
– Electroválvulas.
– Soportes para el montaje.
– Puentes.
– Dados de acoplamiento al vástago.
Este es un modelo mucho más sencillo y económico que un actuador neumático convencinal. Una de sus características más destacables es su larga vida, llegando hasta los 4 millones de ciclos sin necesidad de mantenimiento.

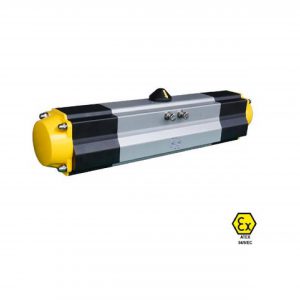

Actuador neumático de 180°
Materiales: Aluminio extrusionado anodizado con pintura de Epoxi.
Presión de trabajo: 4 – 8 Bar.
Rango temperatura trabajo: -20⁰ C ~ +80⁰ C.
Normas de montaje: ISO 5211, NAMUR y DIN3337.
Características especiales:
– Garantiza un retorno a posición 90° ante un fallo en la alimentación (simple efecto).
– Se utiliza para operaciones á 0° -90° -180°.
– El funcionamiento de seguridad ante un fallo de aire se consigue mediante la extensión de los muelles comprimidos que mueven el actuador de la posición de 0 ° ó 180 ° a la posición de 90 °.
– El desplazamiento de la carrera tiene una posición completamente abierta (180 °) y una posición completamente cerrada (0 °), la cual es fácilmente ajustable +/- 4° en ambas direcciones.
– Retirando los muelles se obtiene un actuador de doble efecto de óptima aplicación en servicos con válvulas multivías.
Certificación ATEX.
Garantía de 1 año o 1 millón de ciclos (ampliable a 3 años, modelo CEC PLUS LINE).
Accesorios disponibles:
– Caja finales de carrera (mecánicos).
– Caja finales de carrera (inductivos).
– Indicador visual de posición.
– Posicionador neumático.
– Posicionador electrónico.
– Posicionador electroneumático.
– Volante de emergencia manual.
– Electroválvulas.
– Soportes para el montaje.
– Puentes.
– Dados de acoplamiento al vástago.
ACTUADORES ELÉCTRICOS:
En DIMAC disponemos de una amplia gama de actuadores eléctricos de la mano de nuestro partner AUMA:
- Actuadores eléctricos mutivueltas de 10Nm hasta 32000Nm:
- Actuadores eléctricos de velocidad variable de 10Nm hasta 1000Nm:
- Actuadores eléctricos de velocidad variable SEVEN:
- Actuadores eléctricos de fracción de vuelta:
- Actuadores eléctricos con tiempo de maniobra variable:
- Actuadores eléctricos con unidad Fail-Safe:
- Actuadores eléctricos lineales:
- Reductores multivueltas y de fracción de vuelta:
- Controles:
Se dispone de modelos versión ATEX. Para más información no dude en consultarnos.
